采用CycloneIII系列的EP3C25F324C8N型號，CycloneIII是altera采用65納米晶體管制造工藝制造的新一代FPGA系列，新工藝的采用使得CycloneIII系列FPGA有著更低的成本，更低的功耗，更高的集成度，以及更高的性能。相比前兩代同等速度級別的FPGA型號，CycloneIII系列基本上要快30%以上。

各型號核心板FPGA資源比較表
型號	EP1C6型	EP1C12型	EP2C5型	EP2C8型	EP2C20型	EP3C16	EP3C25
Les	5,980	12,060	4,608	8,256	18,752	15,408	24,624
RAM bits	92,160	239,616	119,808	165,888	240,000	516,096	608,256
內嵌乘法器數量	無	無	13	18	26	56	66
鎖相環數	2	2	2	2	4	4	4

. 32M Byte容量的DDR SDRAM存儲器；

. 1M Byte 容量SRAM高速存儲器;

. 16M Byte 高速Flash存儲器,可用來存儲配置文件，軟件代碼等;

. 50M 有源晶振;

. JTAG下載口;

. 一個重配置按鈕;

. 一個復位按鈕;

. 4個用戶LED燈;

. 2路40*2排針總共引出108個用戶IO，以及一根16位總線，一根10位地址總線。其中排針JP1排針I(yè)O 可配置為2路差分時鐘輸入，2路差分時鐘輸出，以及11對差分IO接口，IO電平可輸出2.5V,3.3V,或者從外界輸入其它電平。

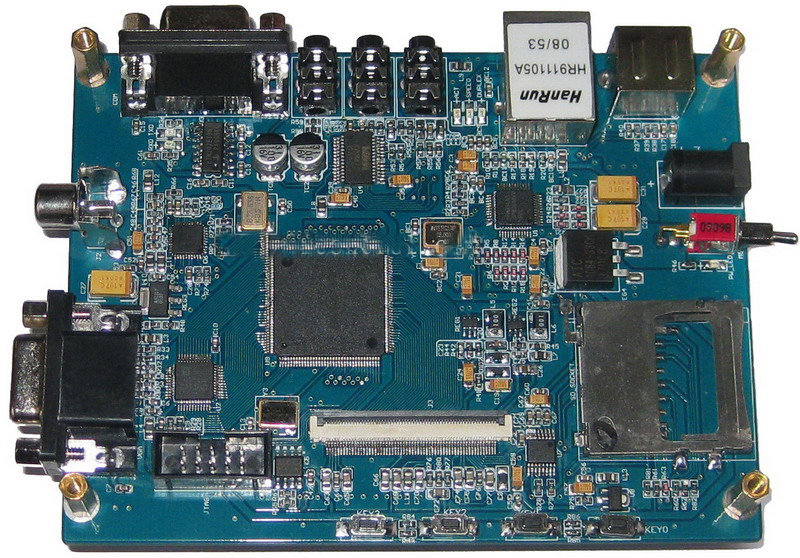

二. 實驗板V6.0

實驗板V6.0的板上資源：

. 24位真彩色LCD觸摸屏，分辨率800 x 480；

. 24位CD 質量音頻 CODEC ，帶有輸入、輸出和麥克風插孔;

. DP83848芯片，10/100 以太網物理層 / 媒體訪問控制 (PHY/MAC),提供altera triple_speed_ethernet網絡IP核license;

. 視頻輸出:采用ADV7123,3路10位高速視頻DA轉換器，VGA輸出;

. 視頻輸入:采用ADV7180，能將NTSC、PAL及SECAM標準的模擬基帶電視信號，轉換成符合8位ITU-R BT.656接口標準的4:2:2視頻數據;

. SD卡,IP核采用硬件CRC,支持FAT16文件系統;

. 串行連接器(RS-232 DB9端口);

. PS2鼠標鍵盤接口;

. 4個用戶按鍵;

三. 配套例子工程

1). 應用程序選擇器程序: 出廠默認程序, 應用程序選擇器利用的是Cyclone III系列的遠程更新特性,遠程更新特性允許NiosII CPU或者任意FPGA內的其它邏輯從并行flash(如CFI flash)中的特定地址讀取配置信息重配置FPGA。應用程序選擇器便是利用NiosII CPU從SD卡中讀取配置文件然后保存到flash，然后強迫FPGA重配置。從而簡單地就能實現單FPGA多種配置。只要SD卡容量足夠，那么我們就可以存儲無限多的配置，每一個配置實現一個功能，這樣就可以使FPGA上有限的資源實現有效的重復利用。

2). 圖片瀏覽器:將存儲在SD卡中的JPEG圖片通過JPEG解碼后顯示在彩色LCD上。一個數碼相框功能。

3). 音樂合成器,電子琴實驗:通過PS2鍵盤模擬電子琴鍵，LCD或者VGA顯示琴鍵，音頻輸出琴音。

4).VGA顯示的視頻采集實驗:包含視頻信號采集, ITU_656解碼, YUV422_to_444轉換，色彩空間變換，幀存儲，VGA顯示。

5). LCD顯示的視頻采集實驗:將采集到的視頻信號，經過ITU_656解碼后，流入幀緩存器(SRAM為存儲介質，工作于乒乓方式，工作頻率 100M ),再流出到色彩空間變換器，轉換成RGB信號后傳輸到LCD上顯示。

6). Web Server服務器:通用網絡訪問開發板上的網頁服務器，可以通過網頁控制傳輸配置文件到FPGA，并且重配置,從而實現遠程配置FPGA。

7). simple_socket_server_plus:一個功能強大的網絡應用工程，提供的網絡服務有:

FTP Server,TFTP Server,FTP Client,TFTP Client,Telnet Server,VFS 文件系統,ZIPFS 文件系統。

8). 圖形處理器:具有圖形加速，抗鋸齒功能，可用于儀表顯示，導航地圖顯示，矢量圖形顯示等需要實時動態顯示圖形圖像的應用場合。

9). SD卡音樂播放器,可播放存儲在SD卡中的WAV音樂。

10). MP3音樂播放器,可播放存儲在SD卡中的MP3音樂,并可通過觸摸LCD屏實時進行播放控制。

11). 循環冗余碼校驗（CRC）硬件加速器，可實現8位，16位，24位，32位數據之間任意1~128位快速CRC校驗。比軟件CRC運算快達2000倍以上。

12). 基于DMA傳輸的硬件FIR濾波器實驗，運行結果如下，使用此IP比軟件實現快達150倍。

      All the hardware and software results match
             Processing times:
           Software processing time was: 2.792803 seconds
             Hardware processing time was: 0.018562 seconds
             Hardware versus software speed-up factor was: 150.46 times

13). 基于LCD顯示的頻普分析儀(FFT)設計，此實驗將波形發生器產生的正弦波經DDS頻率合成不同的頻率，經FFT快速傅里葉變換后的頻譜顯示于LCD上。

14). uClinux移植，提供詳盡移植教程，可在QII任意版本上移植，支持LCD顯示，觸摸屏，鼠標，鍵盤，網絡等。

15). Linux移植，NiosII可以選擇添加內存管理單元MMU，添加后便可以跑上完整的Linux系統了。雖然目前可支持的驅動還不是太多，但每年altera都在更新他們的linux驅動，很快就會強大起來。

申明：1）以上例子工程僅供參考并皆可在開發板上穩定運行，我們沒有對每個工程編寫詳細的開發文檔，為初學者專門編寫兩篇基礎文檔，包括軟件的基本使用，硬件工程的建立，SOPC系統的搭配，用戶軟件工程的建立,debug,調試,下載等。
2）光盤中提供的例子都可以直接升級到quartusII新版本，只需要在QII中重新編譯即可，對于sopc系統還需要在sopc builder中重新生成sopc系統，我們提供的license和代碼都可以直接使用。如果您在高版本軟件中有不可使用的問題可以聯系我們的技術人員。

四. 學習開發套件包含的附件：

(1). H3C25-V6核心板 1塊;

(2). V6實驗板 1塊;

(3). 4.3寸,24位800X480高分辨率真彩LCD觸摸屏 1塊;

(4). 5V,2A開關電源 1個;

(5). USB-Blaster下載線 1個;

(6). USB延長線 1根;

(7). 1GByte SD卡 1塊;

(8). SD卡讀卡器 1個;

(9). DVD光盤 1張;

(10). 選配CCD攝像頭。
