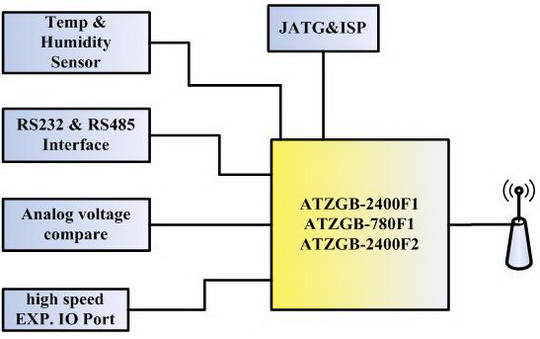

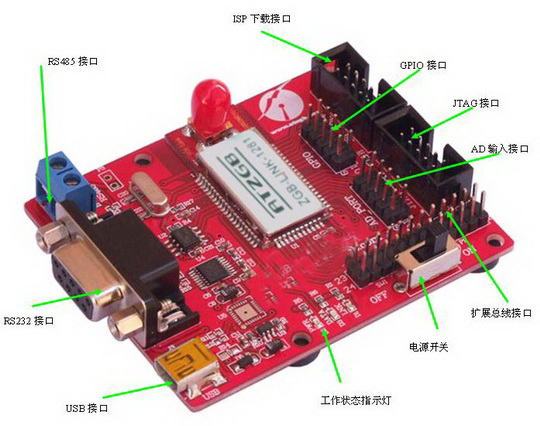

端口編號

名稱

功能說明

與模塊的連接

P2

RS485接口

A：RS485總線的T+線

RS485接口連接至模塊的UART1口

B：RS485總線的T-線

J2

RS232接口

2腳：TXD輸出

RS232接口連接至模塊的UART0口。

3腳：RXD輸入

5腳：GND

其他：未連接

J3

USB接口

電源接口及USB串口接口，USB串口為選配功能，當配置時，J2端口停用，使用模塊的UART0口與USB串口連接。

P1

擴展總線接口

1、2腳：3.3V輸出

3腳：PA0

連接至模塊的PA0口

4腳：PA1

連接至模塊的PA1口

5腳：PA2

連接至模塊的PA2口

6腳：PA3

連接至模塊的PA3口

7腳：PA4

連接至模塊的PA4口

8腳：PA5

連接至模塊的PA5口

9腳：PA6

連接至模塊的PA6口

10腳：PA7

連接至模塊的PA7口

11腳：PC0

連接至模塊的PC0口

12腳：PC1

連接至模塊的PC1口

13腳：PC2

連接至模塊的PC2口

14腳：PC3

連接至模塊的PC3口

15腳：PC4

連接至模塊的PC4口

16腳：PC5

連接至模塊的PC5口

17腳：PC6

連接至模塊的PC6口

18腳：PC7

連接至模塊的PC7口

19腳：nWR

連接至模塊的nWR口

20腳：nRD

連接至模塊的nRD口

21腳：ALE

連接至模塊的ALE口

22、23、24腳：GND

JTAG PORT

JTAG仿真編程接口

1腳：TCK

2、10腳：GND

3腳：TDO

4、7腳：VCC3.3V

5、TMS

6、RESET

8腳：NC

9：TDI

ISP PORT

ISP編程接口

（不推薦使用該端口進行模塊編程操作）

1腳：MOSI

2腳：VCC3.3V

3腳：NC

4、6、8、10腳：GND

5、RESET

7、SCK

9腳：MISO

GPIO

IO擴展接口

1腳：PB7

連接至模塊的PB7

2腳：PE7

連接至模塊的PE7

3腳：PD0

連接至模塊的PD0

4腳：PE6

連接至模塊的PE6

5腳：PD1

連接至模塊的PD1

6腳：PE5

連接至模塊的PE5

7腳：PE2

連接至模塊的PE2

8腳：PE4

連接至模塊的PE4

9腳：PG5

連接至模塊的PG5

10腳：PE3

連接至模塊的PE3

AD_PORT

AD輸入端口

1、3、5、7、9腳：GND

2腳：AD VRef輸入

4腳：ADIN0輸入

6腳：ADIN1輸入

8腳：ADIN2輸入

10腳：ADIN3輸入

發光管定義

紅色：電源指示燈

綠色：網絡狀態指示燈，連接至模塊的PD7

黃色：數據狀態指示燈，連接至模塊的PB6
